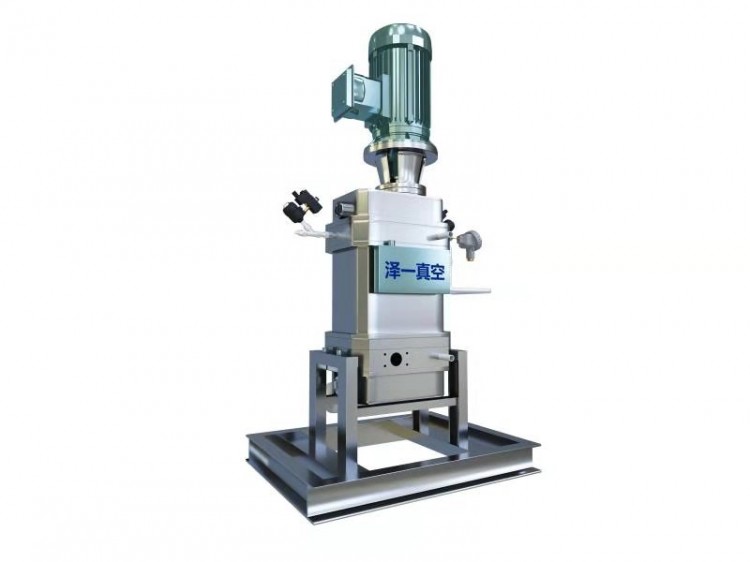

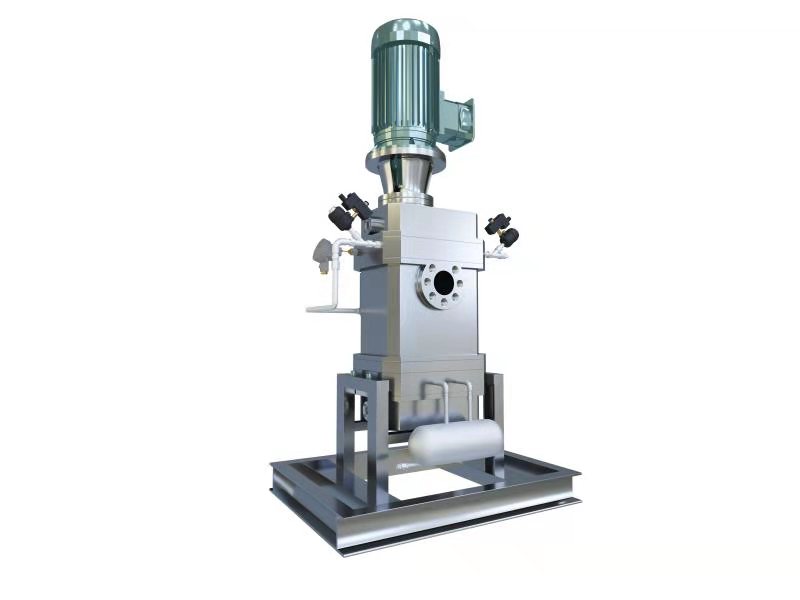

立式螺杆真空泵的密封结构
本实用新型提供了一种立式螺杆真空泵的密封结构,包括一级迷宫式挡圈密封、涨圈密封、氮气密封腔、二级迷宫式挡圈密封和机械密封,并且是在立式螺杆真空泵的真空泵腔与齿轮油箱腔之间从上到下按前述顺序依次设置,氮气密封腔是由立式螺杆真空泵的下轴承座、螺杆转轴与一级迷宫式挡圈密封合围而成的密闭腔体,在氮气密封腔内设置有充气口和排污口。本实用新型通过五级密封结构以及排污口的共同作用,巧妙地使立式螺杆真空泵清洗时的液体或者泵运行时冷凝后的液体在二级迷宫式挡圈密封之前被拦截,避免了对齿轮油箱腔内润滑油的污染,同时提高了真空泵腔与齿轮油箱腔之间的气体的密封性。
主权利要求: 1.一种立式螺杆真空泵的密封结构,其特征是,包括一级迷宫式挡圈密封、涨圈密封、氮气密封腔、二级迷宫式挡圈密封和机械密封,并且是在立式螺杆真空泵的真空泵腔与齿轮油箱腔之间从上到下按前述顺序依次设置。
