QT系列真空机组设备特点:
QT型系列真空机组,采用防腐PP水箱,缓冲罐,RPP水冲泵,RPP水泵,止回阀,蒸汽水喷射泵,香蕉视频黄色在线观看组成各系列机组,结构紧凑,能耗低,真空高,可移动。
使用注意事项:
1.设备应安装在平整坚实基础上,保证设备的务重强度。
2.开机前水箱灌满水,打开水泵进水阀门。水泵严禁脱水空转及反转。以防损坏水泵。
3.汽水串联机组应先启动水泵,水喷射真空开始工作,然后打开蒸汽开关,蒸汽泵开始工作。罗茨-水喷射机组应先启动水泵,水喷射真空开始开作,真空度到-0.092Mpa时,才能启动香蕉视频黄色在线观看,低于真空-0.092Mpa,应立即停止香蕉视频黄色在线观看工作,建议安装设备控制电器开关,便于操作。
4.使用时循环水箱应经常补充冷却水更换循环水,降低工作水温,严防循环水中有颗粒杂物。
5.设备停机时应先关闭蒸汽阀门,停止香蕉视频黄色在线观看,打开真空罐上,放空阀门降低真空度。然后停止工作。否则产生倒吸及损坏设备。

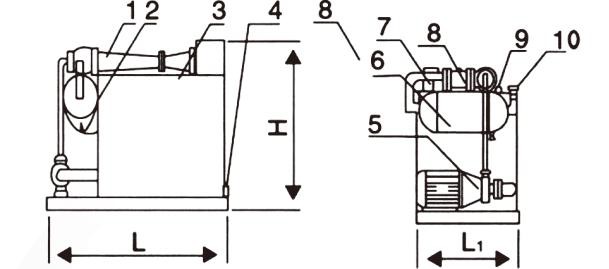

QT系列真空机组系列
1、水喷射真空泵
2、放空阀
3、水箱
4、泄流、排污口
5、耐腐离心泵
6、缓冲罐
7、补水口
8、止回阀
9、真空表
10、进系统阀
型号 |
极限真空度 |
保证真空度 |
最大抽气量 |
卧式机组外型尺寸 |
配套离心泵 |
|||
长 |
宽 |
高 |
型号 |
功率KW |
||||
QT-1-20 |
0.0985 |
0.098 |
20 |
1100 |
800 |
800 |
50FP-20 |
1.5 |
QT-1-40 |
0.0985 |
0.098 |
40 |
1100 |
800 |
800 |
50FP-22 |
2.2 |
QT-1-60 |
0.0985 |
0.097 |
60 |
1600 |
1000 |
1200 |
65FP-25 |
4 |
QT-1-80 |
0.098 |
0.098 |
80 |
1600 |
1000 |
1200 |
65FP-25 |
4 |
QT-1-100 |
0.0985 |
0.098 |
100 |
1800 |
1000 |
1300 |
80FP-30 |
5.5 |
QT-1-120 |
0.098 |
0.097 |
120 |
2000 |
1000 |
1300 |
80FP-30 |
5.5 |
QT-1-180 |
0.0985 |
0.098 |
180 |
2000 |
1000 |
1300 |
80FP-30 |
5.5 |
QT-1-200 |
0.098 |
0.097 |
200 |
2000 |
1000 |
1300 |
80FP-32 |
7.5 |
QT-1-280 |
0.0975 |
0.0965 |
280 |
2500 |
1000 |
1300 |
80FP-32 |
7.5 |
QT-1-360 |
0.099 |
0.098 |
360 |
2500 |
1200 |
1300 |
100FP-30 |
11 |
QT-1-400 |
0.099 |
0.098 |
400 |
2500 |
1200 |
1400 |
100FP-32 |
15 |
QT-1-500 |
0.098 |
0.097 |
500 |
2500 |
1200 |
1400 |
100FP-32 |
15 |
