SK系列水环式真空泵产品概述:
SK系列水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空或压力,满足工艺流程要求。吸入或压送的气体中允许混有少量的液体。
SK系列水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。
由于在工作过程中,该类泵对气体的压缩是在等温状态下进行的,因此在压送或抽吸易燃、易爆气体时,不易发生危险,所以在其应用更加广泛。
型号说明:
工作原理:

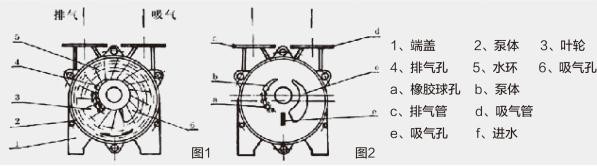

SK系列水环式真空泵如图(1)所示,叶轮3偏心地安装在泵体2内,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环5,水环上部内表面与轮毂相切沿箭头方向旋转,在前半转过程中,水环SK型水环式真空泵内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体被吸入空间;在后半转过程中,SK型水环式真空泵内表面渐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口时,叶片间的气体被排出。如此叶轮每转动一周,叶片间的空间吸排一次,许多空间不停地工作,泵就连续不断地抽吸或压送气体。
SK系列水环式真空泵由于在工作过程中,做功产生热量,会使工作水发热,同时一部分水和气体一起被排走,因此,在工作过程中,必须不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。
当SK系列水环式真空泵排出的气体不再利用时,在泵排气一端接有气水分离器(可自己制作一水箱代替),废水和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高,这时需从气水分离器供水处供给一定的冷水(自来水),以降低工作水的温度,保证SK型水环式真空泵能达到所要求的技术要求和指标。
当SK系列水环式真空泵作为压缩机使用时,泵排气口接有气水分离器,气水混合物进入气水分离器后自动分离,气体由排气管输送到所需系统而工作水经过自动溢水开关放出,压缩气体时,工作水极易发热,水由SK型水环式真空泵出口排出,温度会变得较高,因此在气水分离器的底部,要不断地供给冷水,以补充被放走的热水,同时起冷却作用,使工作水温度不致过高,从而保证压缩机性能,达到技术指标,满足工艺要求。
型 号 |
最低吸 |
吸气量m3/min |
最大轴 |
电机功率 |
转速 |
泵重 |
传动形式 |
||||
吸入绝压 |
吸入绝压 |
吸入绝压 |
吸入绝压 |
吸入绝压 |
|||||||
2BEC67 |
160 |
237 |
262 |
287 |
295 |
300 |
285 |
315 |
210 |
11390 |
减速机 |
285 |
302 |
331 |
337 |
348 |
348 |
400 |
240 |
||||
325 |
340 |
372 |
378 |
385 |
412 |
450 |
270 |
||||
360 |
378 |
405 |
416 |
425 |
475 |
500 |
300 |
||||
386 |
400 |
430 |
438 |
450 |
515 |
560 |
320 |
||||
395 |
415 |
440 |
450 |
463 |
540 |
630 |
330 |
||||
440 |
460 |
488 |
500 |
518 |
660 |
710 |
370 |
||||
2BEC72 |
160 |
283 |
313 |
347 |
355 |
365 |
340 |
400 |
190 |
14150 |
减速机 |
327 |
350 |
380 |
390 |
410 |
390 |
450 |
210 |
||||
383 |
405 |
435 |
445 |
460 |
465 |
560 |
240 |
||||
430 |
452 |
482 |
490 |
510 |
550 |
630 |
270 |
||||
476 |
496 |
530 |
546 |
564 |
640 |
710 |
300 |
||||
535 |
558 |
597 |
610 |
633 |
800 |
900 |
340 |
||||
2BEC80 |
160 |
430 |
452 |
486 |
496 |
513 |
460 |
500 |
190 |
25000 |
减速机 |
473 |
497 |
535 |
545 |
562 |
580 |
630 |
210 |
||||
532 |
560 |
600 |
612 |
630 |
620 |
710 |
225 |
||||
595 |
625 |
675 |
690 |
710 |
720 |
800 |
240 |
||||
2BEC100 |
160 |
675 |
730 |
800 |
820 |
850 |
850 |
900 |
160 |
40500 |
减速机 |
755 |
800 |
865 |
875 |
920 |
950 |
1000 |
180 |
||||
840 |
875 |
950 |
970 |
1000 |
1050 |
1120 |
200 |
注:SK水环真空泵表中列数据在下列条件下得出:
1、大气压力0.1013Mpa(760mmHg)
2、进水温度15℃
3、吸入空气温度20℃
4、空气相对湿度70%
5、性能允许偏差:±10%
